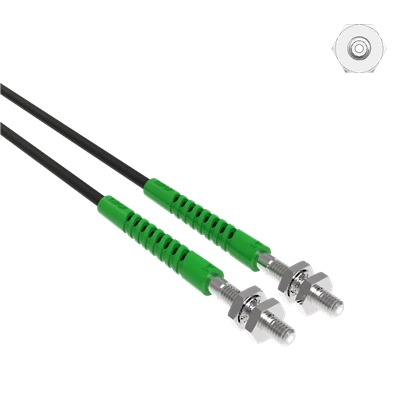

М4 серија пластичних оптичких влакана сензорски преклопни кабл

М4 серија пластичних оптичких сензорских каблова је мала компонента оптичког преноса интерфејса прилагођена малим просторима за инсталацију у пољу индустријског сензора. Његова конфигурација језгра се састоји од М4 конектора са навојем и пластичних влакана (ПОФ). Са својом компактном величином и способношћу стабилног преноса сигнала, често се користи у сценаријима за прецизну инспекцију радног комада.

Тело од пластичних влакана: Језгро првенствено користи ПММА пластично оптичко влакно, са уобичајеним спецификацијама језгра, укључујући комбинације 0,25 мм*9+0.5 мм и 0,5 мм, које се могу прилагодити уобичајеном опсегу црвене светлости од 650 нм. Неки модели користе увезене јапанске оптичке каблове како би осигурали стабилност преноса. За потребе прецизне инспекције, неки модели могу ухватити сигнале са обрадака величине само 0,05 мм, а слабљење преноса на кратким удаљеностима испуњава захтеве за верност сигнала прецизног сенсинга.

М4 минијатурни конектор: Опремљен конектором са навојем М4×0,7 спољног пречника 4 мм. Глава је углавном направљена од нерђајућег челика, што нуди високу механичку чврстоћу. Навојно закључавање побољшава стабилност везе и прилагођава се скученим просторима за инсталацију. Неки модели такође имају резервисани навој М2,6×0,45 за додавање телеконвертерског сочива ради проширења опсега детекције. Глава влакна пролази кроз процес полирања у 4-фазе, што резултира одличном равношћу и глаткоћом крајње површине, смањујући губитак оптичког сигнала.

Заштитна и арматурна конструкција: Кабловски омотачи су обично доступни у спецификацијама финог пречника као што су 1,0 мм и 1,3 мм, а неки су направљени од унакрсног-повезаног полиетилена; оптичке цеви су направљене од жарених капиларних цеви, које се могу савијати у неправилне облике како би се прилагодиле сложеним кабловима. Неки производи имају ојачане дизајне у кључним областима, а такође су компатибилни са методама спајања са слободним сечењем, што омогућава лако подешавање дужине на-лицу места у зависности од удаљености инсталације.

Напомене

Удаљеност детекције варира са различитим појачавачима и величином откривеног објекта.

Дужина сензорског кабла може се прилагодити према захтевима купца.

Напомене

Удаљеност детекције варира са различитим појачавачима и величином откривеног објекта.

Дужина сензорског кабла може се прилагодити према захтевима купца.

Погодно за ограничене просторе за инсталацију: М4 је стандард за мали интерфејс за индустријске сензоре, што га чини погоднијим за уградњу у опрему-ограничену простором као што су електронске компоненте и прецизни инструменти у поређењу са серијом М6. Нуди изузетну флексибилност у сценаријима густог каблирања.

Веома прилагодљив за прецизно откривање: Језгро од финог{0}}пречника влакна упарено са високо{1}}прецизним врховима за уземљење омогућава прецизно хватање сигнала са ситних радних комада, што га чини посебно погодним за пренос сигнала сенсинга са малих хардверских и електронских компоненти.

Једноставна инсталација и одржавање: Подржава слободно сечене дужине; неки комплети укључују оптичке секаче за брзо{0}}подешавање величине на сајту. Метода повезивања са навојем је једноставна за руковање, омогућава брзо укључивање и искључивање ради одржавања чак и у густо збијеним окружењима.

Широко се користи у областима као што су опрема за визуелно детектовање, индустријски роботи, прерада и паковање хране, прецизна инспекција аутоматизоване опреме и производња аутомобила.
